Technische Ausstattung

Mit unserer Anlagentechnik sind wir in der Lage, vielfältige Forschungsarbeiten entlang der gesamten Wasserstoffkette von der Erzeugung über die Speicherung bis zur Verwertung durchzuführen. Zunächst werden hauptsächlich Forschungsarbeiten im Bereich der Wasserstofferzeugung durch Elektrolyse realisiert. Der Wasserstoff entsteht hier als »Nebenprodukt« beim Test von Elektrolysezellen bzw. -stacks. Er wird ebenfalls zu Forschungszwecken mit einer Brennstoffzelle wieder in elektrische Energie umgewandelt.

Das Herz der Anlage bilden unsere drei Elektrolyse-Teststände, die mit entsprechender Infrastruktur (Stickstoff, Reinstwasser, H2-Speicherung etc.) ausgestattet sind. Dadurch können unsere Kunden PEM- oder AEL-Elektrolyse-Stacks unter verschiedenen Betriebsbedingungen testen und entsprechende Performance-Daten zur Verbesserung und Optimierung der Elektrolyseure gewinnen.

Spezifikation der Teilanlagen

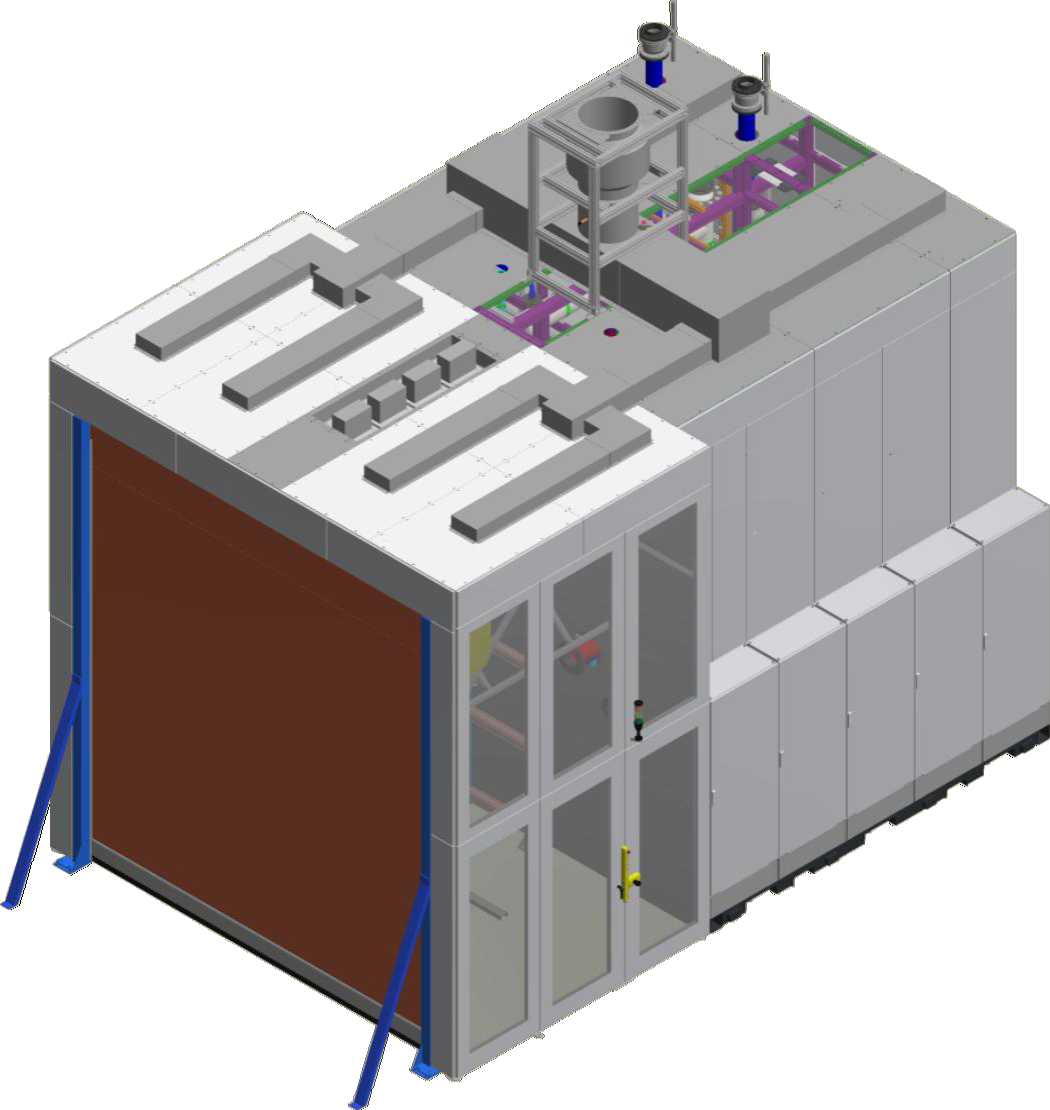

Teststand 2 MW AEL/PEM

• Maximaler Prüfaufbau von 7.000 kg
• Maximale Abmessungen des Prüflings (H x B x T): 2.200 mm x 1.000 mm x 800 mm
• Stromversorgung: 800 A, 16.000 V

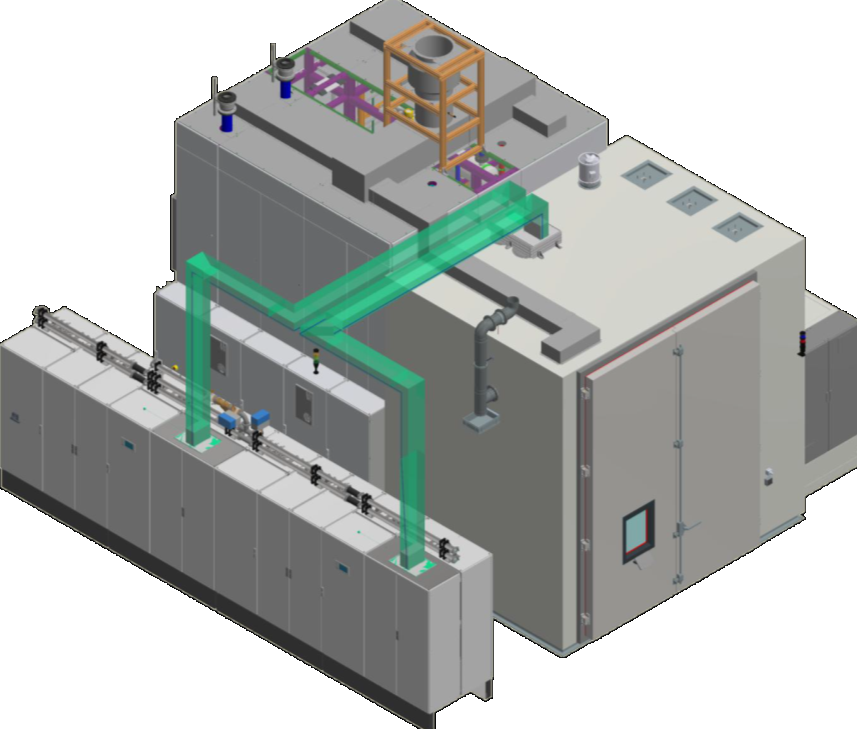

Teststand 2 MW PEM mit Klimakammer

• Maximaler Prüfaufbau von 7.000 kg
• Maximale Abmessungen des Prüflings: H x B x T: 2.200 mm x 1.000 mm x 800 mm
• Temperaturbereich: -30 °C bis +70 °C,
• Druckausgleichsöffnung in der Isolierzellenwand
• Stromversorgung: 800 A, 16.000 V

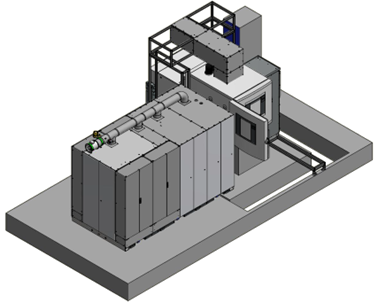

46 kW Elektrolyseteststand PEM+AEL mit Rütteltisch und Klimakammer

• Gewicht: 6,55 t (ohne (Shaker, 17,05 mit Shaker)
• Maße (B x L x H): 4,5 m x 6,6 m x 3,3 m
• Maximale Dauerleistung: 46 kW
• Maximaler Strom: ± 1.800 A
• Maximale Spannung: 35 V DC
• Umweltbedingungen: 10 bis 30 °C
• Wasserverbrauch: 60 l/h Reinstwasser, 180-360 l/h Frischwasser

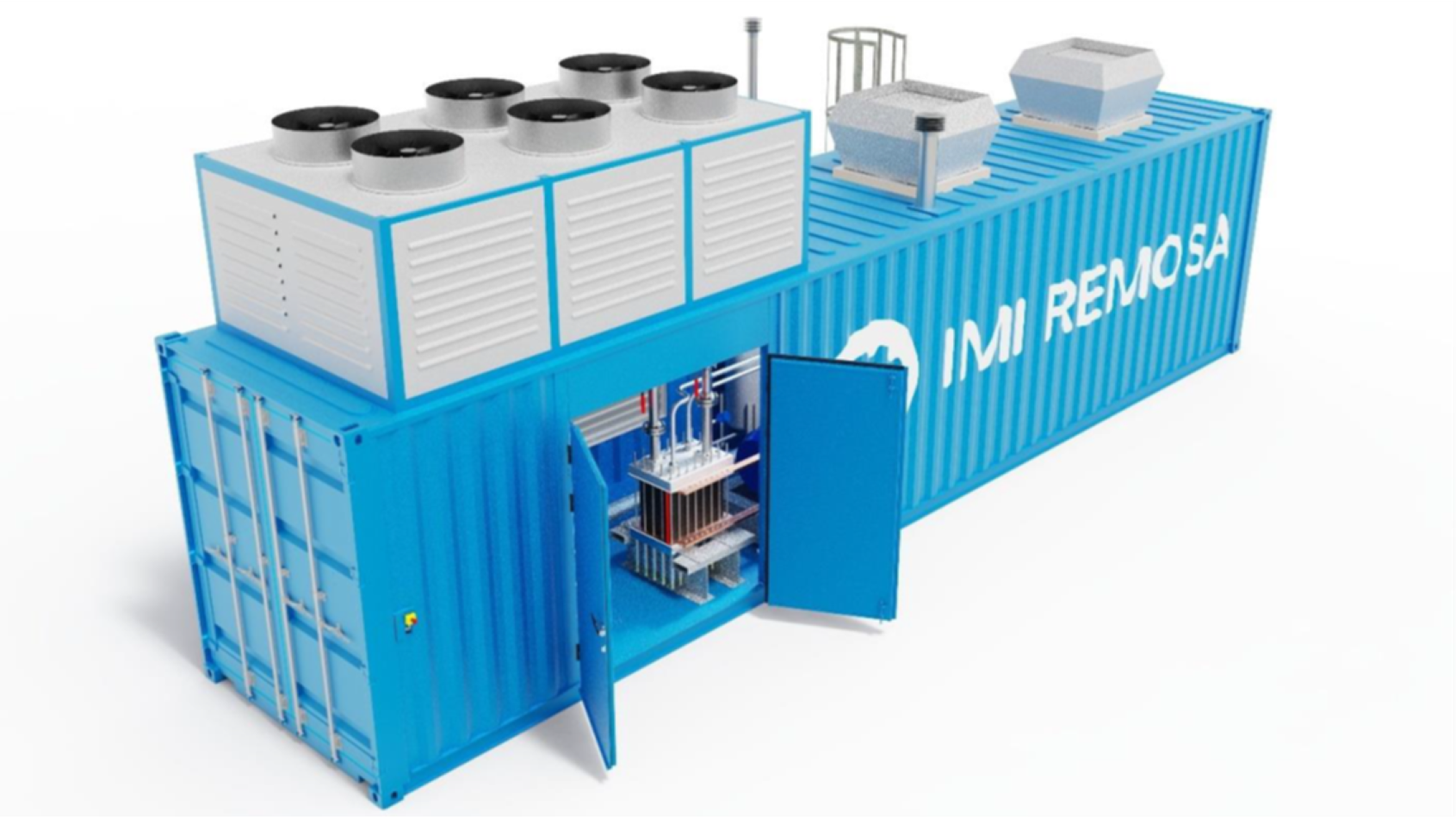

250 kW PEM-Elektrolyseur aus der Grundausstattung

• 4,5 kgH2/h
• 5.0 H₂ Reinheit (99,999 %)
• Dynamischer Betriebsbereich: 10-100 %
• Elektrische Leistung: 248 kW
• Gewicht: 22 Tonnen
• Zulässige Umgebungstemperatur: -15 bis +35 °C

Wasserstoffspeicher

• kommerziell verfügbare Druckgasspeichertanks
• gasförmige Speicherung
• Speicherung bis zu 315 kg pro Tank
• Max. Betriebsdruck 50 bar

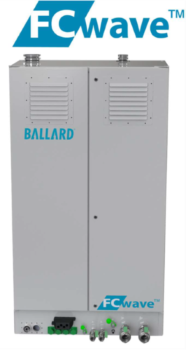

Ballard Brennstoffzelle

• Leistung 800 kW (4 Module mit je 200 kW)
• Minimalleistung eines Moduls 30 kW
• Wirkungsgrad: 53,5 %
• Wasserstoffverbrauch 57 kg/h
• Rückverstromung
